LED 회로 설계 따라해보기

안녕하세요. 취업한 공대누나입니다.

오늘은 LED 회로 설계 방법에 대해서 이야기 해보도록 하겠습니다.

혹시나 저처럼 집에 LED, 브레드보드, 아두이노 보드 등이 있다면 따라해보셔도 좋을 것 같습니다.

---

[LED 회로 설계하기]

LED와 같은 소자는 소자에 흐르는 전류의 크기가 LED의 밝기를 결정하게 됩니다.

그래서 원하는 밝기를 내기 위해서는 전류의 값을 조절할 수 있어야 하는데요.

그러면서도 너무 많은 전류를 LED에 흘려줄 경우 LED가 소손될 수 있으니 주의해야 합니다.

인터넷에서 아무렇게나 LED 데이터 시트를 검색해서 한 번 보도록 하겠습니다.



<데이터 시트 보기>

우선 Maximum이라고 나와 있는 데이터 시트에서 우리가 주요하게 봐야할 부분은 Forward Current입니다.

Forward Current는 다이오드에 순방향 전압이 걸릴 때 흐르는 전류를 말해줍니다.

아래 데이터 시트에서는 최대 값이 30mA인 것을 알 수 있습니다.

이 값을 참고하여 저항 값을 적절하게 조절해야 합니다.



이제 그 다음으로 중요한 것은 Forward Voltage입니다.

이것은 순방향 전압을 나타내주는데요.

순방향 전류가 20mA일 때 다이오드에 걸리는 순방향 전압이 2.2V에서 2.5V 정도이다.

라고 읽어주시면 됩니다.





<저항 값 정하기>

위의 데이터 시트를 참고해서 설계를 해보도록 하겠습니다.

5V의 전원이 공급되고 있는 회로에서 LED에 20mA의 전류를 흘려주고 싶을 때 과연 저항 값은 어떻게 선정해야 할까요?

오른쪽 그림의 수식을 참고해주시면 됩니다.

(공급 전원 - 다이오드에 걸리는 전압)을 원하는 전류 값으로 나눠주면 됩니다.

여기서 LED를 더 밝게 해주고 싶다라고 하시는 분들은 Maximum 값을 고려하여 30mA가 넘지 않는 선에서 저항 값을 조절해주시면 됩니다.



<직접 회로 꾸며보기>

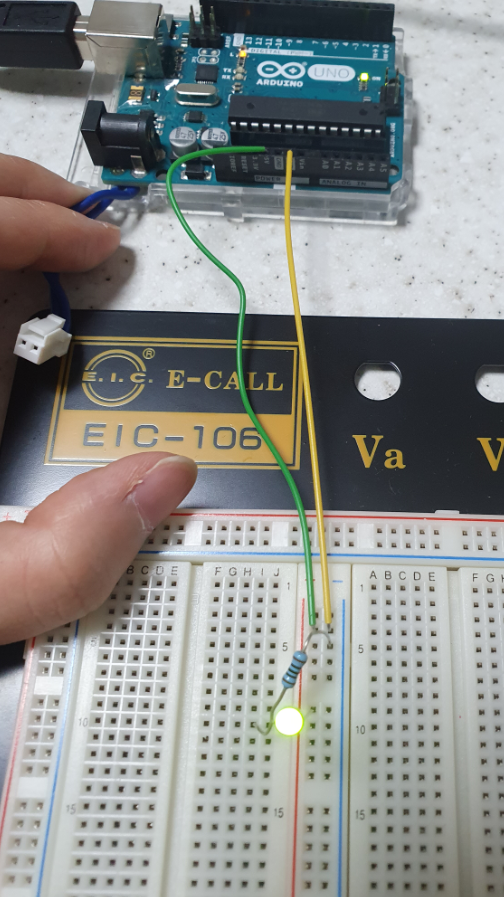

저는 아두이노 보드와 브레드 보드, LED, 저항을 이용해서 간단하게 회로를 꾸며보았는데요.

아두이노 보드를 이용해서 5V의 전원을 공급해주고 저항은 대충 100옴 정도를 사용해 주었습니다.

그래서 그런지 LED가 많이 밝은 것을 볼 수 있습니다. (물론 위의 데이터시트에 해당하는 LED가 아니기 때문에 값은 다를 수 있습니다.) 디지털 멀티미터를 이용해서 순방향 전압도 체크해보았는데요. 약 2.1V 정도인 것을 확인할 수 있습니다.



---

이렇게 하나씩 실습해보는 포스팅도 진행해보려고 합니다.

저희 집에는 예전에 공부할 때 구매해 두었던 기초 회로 소자들과 도구들이 있는데요.

회로 설계에 대해서 궁금하신 부분이 있다면 댓글로 남겨주세요.

해당 내용을 포스팅 해보도록 하겠습니다.

감사합니다.
