[ORCAD] BOM 만들기

안녕하세요. 취업한 공대누나입니다.



ORCAD를 이용하여 회로를 완성하고 나면 해당 회로의 BOM을 뽑아내야합니다.

BOM이란 Bill of Materials의 약자로 자재명세서라고도 하는데요.

해당 회로를 구성하기 위해서는 어떤 부품이 사용되며 얼마나 사용되었는지 나타내주는 것이라고 생각하시면 됩니다.



이렇게 BOM을 추출하게 되면 업체에 연락하여 부품의 견적을 받을 수도 있고 회사에 혹은 학교에 자재가 있으면 해당 재료를 BOM을 보고 고르면(?) 됩니다.



저는 ORCAD에서 BOM을 Excel 파일로 만들어 보도록 하겠습니다.



1. 해당하는 회로의 시작(?)화면 같은 곳에서 Tools를 누르고 Bill of Materials를 클릭합니다.

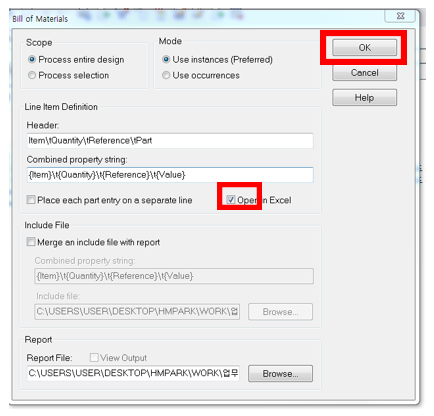

2. 그러면 아래와 같은 창이 나타나게 되는데 여기서 Excel로 열고 싶으신 분들은 Open in Excel의 체크박스를 체크해주고 OK 버튼을 클릭하면 됩니다.

3. 그러고 나면 Excel 파일 하나가 열리게 되는데요.

아래와 같이 나타나게 됩니다.

어떤 부품이 어떤 종류로 얼마나 쓰였는지 알 수 있습니다.
