종단 저항이란?

안녕하세요. 취업한 공대누나입니다.

오늘은 종단 저항에 대해 알아보도록 하겠습니다.

---

1. 종단저항이란?

종단 저항은 영어로는 erminating Resistance라고 합니다.

높은 주파수의 케이블 끝단에 부착하는 저항을 말하는데요.



전송기기는 설계 기준에 따라 다양한 임피던스를 가지고 있습니다.

그리고 그것이 특정 저항 값에 가까울 때 반사 현상을 최소화 할 수 있습니다.

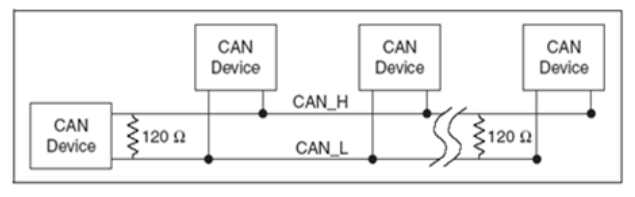

자동차에 사용되는 CAN 통신의 경우 120옴의 종단 저항을 사용하고 있습니다.

최소 85옴에서 최대 130옴까지의 오차를 허용하고 있기 때문에 실제로 종단 저항을 측정해보면 42.5옴에서 65옴의 저항 범위를 정상적인 상태로 판단하게 됩니다.





이미지 출처 : file:///C:/Users/user/Downloads/7._CAN%EC%9D%98_%EC%A0%90%EA%B2%80.pdf

---

2. 종단 저항이 필요한 이유

신호는 임피던스를 지날 때 반사 현상이 일어나게 됩니다.

이러한 반사 현상으로 신호가 약해지고 노이즈를 발생시키게 되어 제대로 된 동작을 하지 못하게 합니다.



끝단이 절단된채로 되어 있는 통신케이블에 높은 주파수의 신호가 흐르게 되면 절단면에서 반사된 신호와 원래의 신호가 섞여 신호를 제대로 읽어낼 수 없게 되기 때문입니다.



이러한 현상을 방지하는 것이 바로 종단저항의 역할입니다.

양 끝단에 저항을 연결해서 선로 전체가 일정한 전류를 순환시켜 반사현상을 줄이고 노이즈에 강하도록 합니다.



즉 노이즈를 제거하고 원활한 통신을 하기 위해서 필요한 것입니다.

---

3. 꼭 선로의 양 끝단에 해야할까?

네, 양 끝단에 해야합니다.

선로의 양 끝단 외에 중간에 저항을 설치하게 될 경우 전체적인 저항 값이 작아져서 신호 레벨이 작아지게 됩니다.

그래서 선로의 양 끝단 이외의 장소에는 설치하면 안됩니다.
