안녕하세요. 취업한 공대누나입니다.
오늘은 EMC Test 중 EMI Test에 대해 자세히 알아보도록 하겠습니다.
EMC Test에 대한 기본 내용에 대한 내용은 아래 글을 참고해주세요.
2020/11/26 - [전자 공학/기타] - 인증-EMC란?(1)
EMI는 나의 장비가 다른 기기에 얼마나 영향을 주는지를 Test하는 것입니다.
Test 합격 기준선이 정해져 있고 그 기준을 통과해야지만 해당 인증을 Pass 할 수 있는 것입니다.

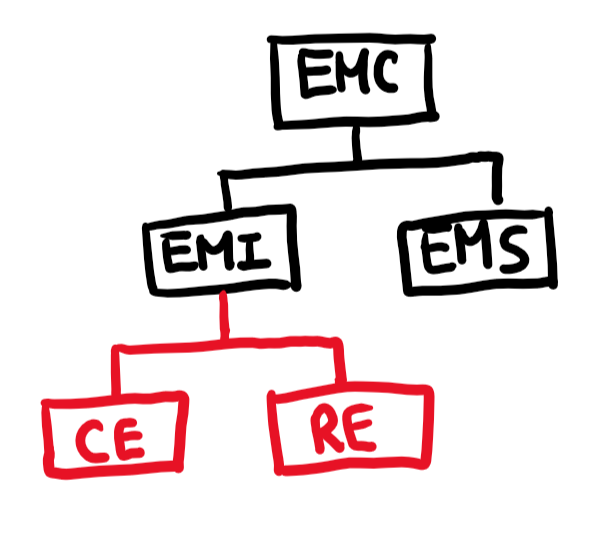

오늘 같이 봐 볼 부분은 EMI Test인 CE와 RE입니다.
우선 기본적으로 내 전자기기가 다른 전자기기에 얼마나 많은 영향을 주냐를 테스트 하는 것이기 때문에
내 전자기기의 전자파가 얼마나 나오느냐를 측정하게 됩니다.
1) CE
전도잡음시험인 Conducted Emission의 약자로 해당 제품의 라인에서 방출되는 전자파의 유해성 시험입니다.
이미지 출처 : www.dynamicshielding.com/emc-chamber/10m-chamber/
10m 챔버 - (주)담스테크
www.dynamicshielding.com

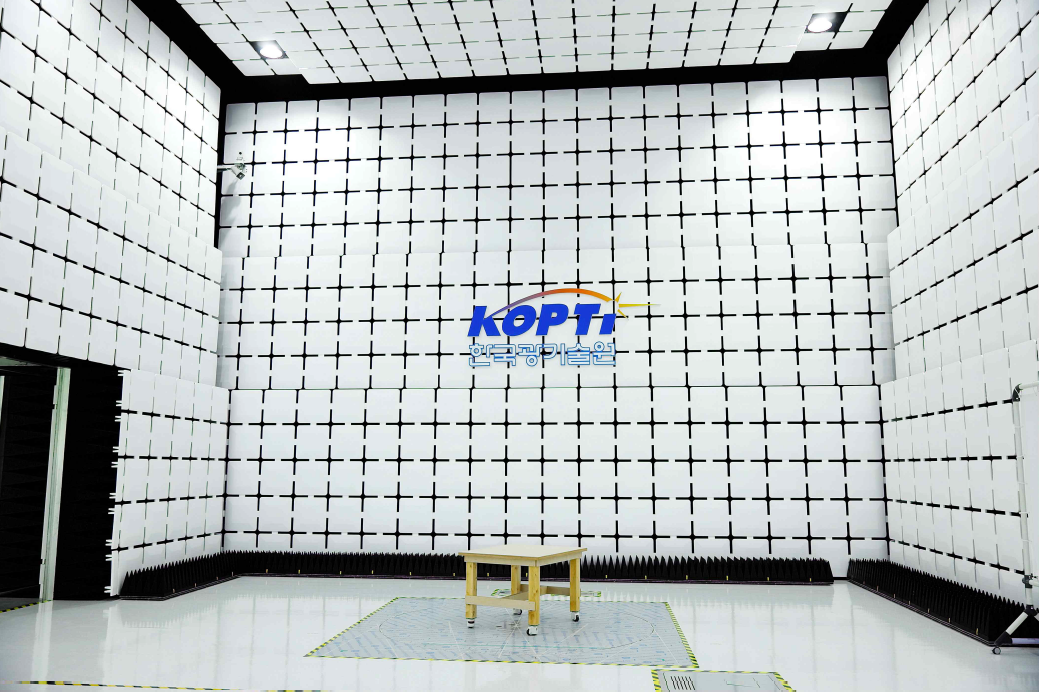

시험실이라고 불리는 챔버실이 있습니다. (10m chamber)
이 곳에 우리의 장비를 동작시킨 채 넣어둡니다.
그리고 해당 장비를 10kHz~10MHz까지 도선으로 전도되는 방사량을 Spectrum Analyzer로 측정합니다.
여기서 쿼지피크(Quasi-peak)라는 기준이 있습니다.
쿼지피크는 Peak값과 Average 값 사이에 있는 값으로 한 주파수에서 시간적인 변화량을 측정하는 것입니다.
단발성으로 나오는 Peak값 보다는 지속적으로 일정한 주기를 가지면서 나오는 Peak가
전자기기에 더 영향을 준다고 생각하여 Quasi-peak를 측정하는 것입니다.

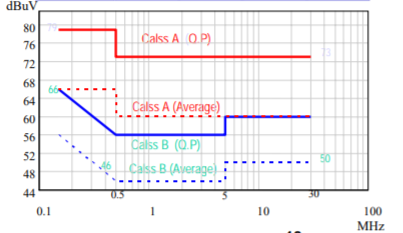

| MHz | Class A | Class B | ||
| Q.P | Average | Q.P | Average | |
| 0.15~0.5 | 79 | 66 | 66~56 | 56~46 |
| 0.5~5 | 73 | 60 | 56 | 46 |
| 5~30 | 73 | 60 | 60 | 50 |
이미지 출처 : file:///C:/Users/user/Downloads/emc_%EA%B7%9C%EA%B2%A9_%EA%B0%80%EC%9D%B4%EB%93%9C[1].pdf
실제로 측정을 하게 되면 기준선이 있고 그 아래에 기기의 전자파가 나오게 됩니다.
그래서 저 기준선을 넘어가지 않으면 Pass가 되고 넘어가면 Fail이 됩니다.
2) RE (Radiated Emission)
방사잡음시험인 Radiated Emission의 약자로 해당 제품의 본체에서 방출되는 전자파의 유해성 시험입니다.
CE와 마찬가지로 챔버실에 장비를 동작시켜둔 채 놓습니다.
그리고 챔버실 한쪽에는 안테나가 있습니다.
해당 안테나를 통해서 전자파를 수신받습니다.
안테나는 위아래로 움직이며 각도 또한 수직과 수평으로 움직입니다.
결과가 끝나면 아래와 같은 그래프를 얻을 수 있습니다.
이미지 출처 : www.dnic.co.kr/debug/316
전자파 디버깅
EMC(전자파) 디버깅 많은 Partner Customer 국내,해외 인증 진행 중 EMC 시험에서 부적합으로 어려움을 많이 겪고 있습니다. 일반적으로 RE(방사), CE(전도), ESD(정전기) 시험에서 많이 경험하게 됩니다.
www.dnic.co.kr
위에 보이는 빨간선이 합격 기준선이라고 보시면 됩니다.
장비의 전자파가 빨간선 아래에 있으면 통과고 조금이라도 삐져나오는 곳이 있으면 안됩니다.
기준은 아래와 같습니다.
| Mhz | Class A | Class B |
| Q.P | Q.P | |
| 30~230 | 40 | 30 |
| 230~1000 | 47 | 37 |
이러한 시험들은 사실 글로만 봐서는 잘 이해가 안될 수도 있습니다.
나중에 기회가 되면 직접 인증 시험하는 곳에서 보시면 훨씬 이해가 빠릅니다.
처음부터 잘 설계하는 것이 노이즈 대첵에 있어서 매우 중요한 부분입니다.
아트웍 할 때에 기본적으로 지켜야 할 사항들을 잘 지켜서 디자인을 해야합니다.
