PCB란?(2) 용어 정리

반응형







안녕하세요. 취업한 공대누나입니다.

PCB를 처음 설계하다보면 어려운 용어들이 많이 등장하게 됩니다.

이러한 용어들에 대한 설명을 해보겠습니다.



내용을 보시고 더 자세한 내용이 궁금하신 분들은 아래 포스팅을 참고해주세요.

[전자 공학/기타] - PCB란?(1)

[전자 공학/기타] - PCB 아트웍(Artwork)이란?(1)



1.  동박



PCB를 발주 할 때 동박 두께를 선택하라는 말이 나옵니다.

동박은 도체 회로를 형성하게 하는 얇은 구리 판을 말합니다.

단위는 oz(ounce)라는 단위를 사용합니다.

일반적으로 사용하는 기판에서는 1oz가 많이 사용되고 있습니다.



발열이 중요한 경우는 동박 두께가 두꺼운 것이 좋습니다.





2. 거버



Gerber file은 PCB 제작에 사용되는 중요한 파일입니다.

아트웍을 진행한 후 거버 파일을 PCB 제조 업체에 넘기게 되면

이것을 바탕으로 PCB 업체는 PCB를 제작하게 됩니다.

PCB에 대한 데이터가 담긴 파일이라고 할 수 있습니다.

Layer가 몇층인지, 부품은 어느 위치에 실장되는지, 배선은 어떻게 되어있는지 이 파일을 통해 알 수 있습니다.





3. 랜드 (Land)



랜드는 부품을 납땜하기 위해서 Hole 주위에 도금이 된 부분을 말합니다.

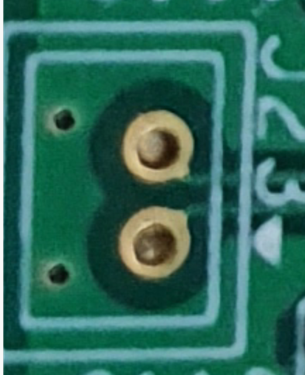

사진에서 동그란 부분이 랜드입니다.

그냥 구멍만 뚫려있게 되면 부품이 전기적으로 연결이 될 수 없겠지요?





4. SMT (Surface Mount Technology)



표면실장형 (SMD 타입) 부품을 PCB에 실장할 때 Soldering을 통해 실장하는 기술을 말합니다.

위의 Land 설명에 사용된 부품처럼 구멍을 뚫지 않고 아래에 나와있는 부품들을 실장할 때 사용합니다.



부품을 뚫어서 납땜을 하는 것이 아니라 이렇게 표면에 실장하게 됩니다.





그리고 위와 같이 PCB를 뚫어서 실장해야 하는 그런 것은 DIP타입이라고 합니다.





5. 실크



실크라고 불리는 것은 사진속에 R30 C84와 같은 글자를 말합니다.

보통 이 부품이 어떤 부품인지 알아보기 위해서 옆에 적기도 하며

Board에 대한 정보를 Board에 적어서 위와 같이 프린트 할 수도 있습니다.

일반적으로는 흰색 색상을 많이 사용하지만 다른 색상도 물론 사용이 가능합니다.





6. PAD



부품이 실장되는 보드 표면에 노출 된 금속 부분을 말합니다.





7. 솔더 마스크 (Soldermask)



PCB의 구리 선을 보호하고 쇼트를 방지하기 위해서 PCB에 적용되는 코팅을 말합니다.

솔더 마스크는 라인 전체를 덮으며 전기 연결에 필요한 패드만 노출을 시킵니다.

납땜 자리를 제외하고 녹색 잉크가 도포된 것을 볼 수 있는데요.

그부분이 바로 솔더마스크입니다.

실크와 마찬가지로 빨간색, 파란색 등 원하는 색상을 선택할 수 있습니다.





8. 비아홀 (Via)



위에 보이는 작은 홀이 비아홀입니다.

다른 층과 전기적으로 접속하기 위해서 도금을 한 홀을 말합니다.

탑(Top)면에 실장된 부품과 바텀(Bottom)면에 실장된 부품을 연결해야 할 때

물리적으로 연결을 하게 합니다.





몇가지 PCB 관련 용어들은 저도 항상 헷갈리는 것들이 있는데요.

그래도 일을하며 점점 익숙해지는 중입니다.

이러한 용어들은 실무에서 익숙해지는 게 가장 빠른 것 같습니다.
