안녕하세요. 취업한 공대누나입니다.

오늘은 EMC의 마지막 편인 EMS Test에 대해 알아보도록 하겠습니다.

EMC에 대한 기본 내용은 아래 글을 참고해주세요.

2020/11/26 - [전자 공학/기타] - 인증-EMC란?(1)



EMS 테스트는 우리의 전자기기가 전자파 방사 또는 전자파 전도에 의한

영향으로부터 정상적으로 동작할 수 있는지에 대한 시험을 하는 것인데요.

정해진 규격에 통과를 해야 전자파 인증 시험을 받을 수 있습니다.

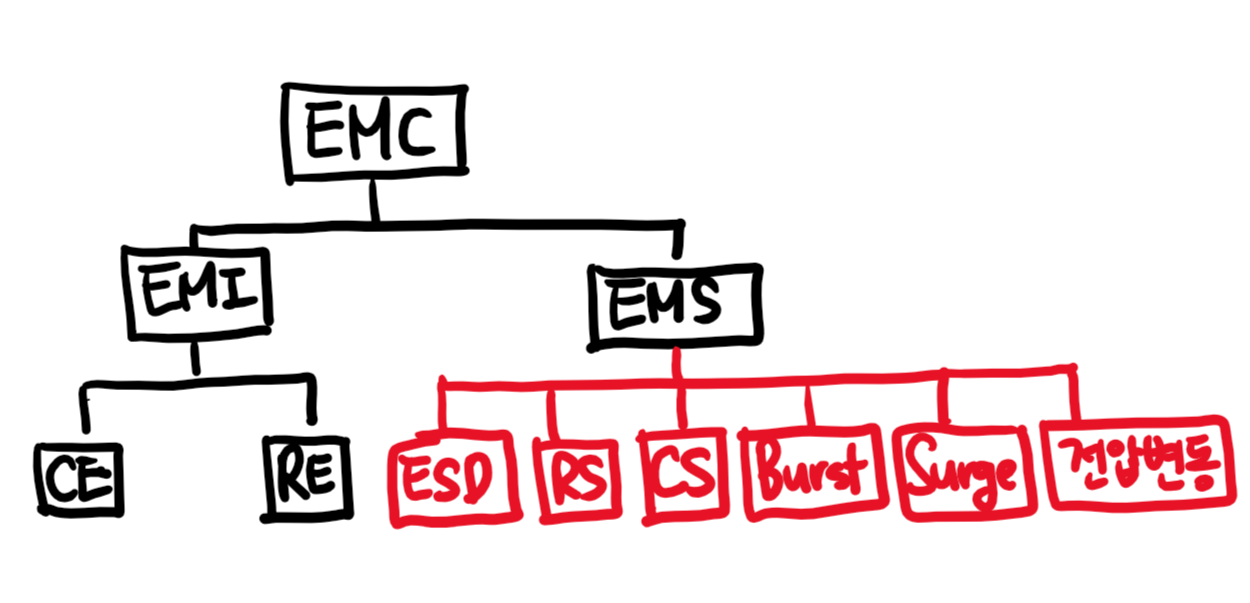

그림만봐도 EMI보다 훨씬 많은 테스트 종류가 있다는 것을 알 수 있습니다.

오늘 같이 볼 부분은 그림의 빨간색으로 표시된 EMS Test 종류 중

ESD, RS, CS입니다.



1) ESD



Electro Static Discharge라는 뜻의 정전기 방전을 뜻하는 ESD는 정전기 방전대책 기술을 말합니다.

정전기는 IC의 주요 불량 원인 중 하나로 전위가 다른 두 물체가 접촉하면서

순간적으로 전하가 이동하는 현상을 말합니다.

이러한 정전기 현상은 우리가 일상에서 만나면 크게 피해를 입지는 않으나 전자 제품은 다를 수 있습니다.

정전기를 대비한 회로가 구성되어 있지 않은 제품은 정전기건으로 정전기를 맞으면 오동작을 하게 됩니다.

그래서 애초에 회로 설계를 할 때 정전기 대책을 세워 놓는 것이 중요합니다.



정전기 건

이미지 출처 : m.blog.naver.com/dtsuh/221696515050



EMC시험 / ESD시험기 / 정전기 시험기

정전기 내성평가 시험장비가성비와 최고의 신뢰성제품EMS61000-2A ESD (Electrostatic Discharge)...

blog.naver.com

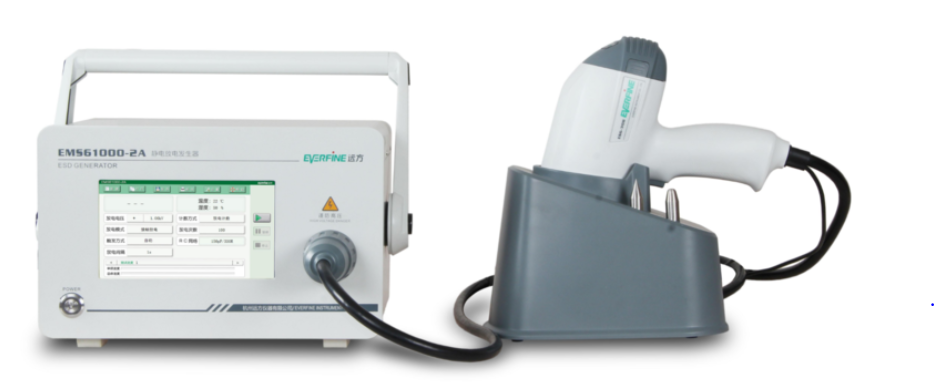

다음과 같은 정전기 건을 이용하여 제품에 정전기를 인가하게 됩니다.



규격에 의거하여 접촉 방전과 공기중 방전이 있습니다.

접촉 방전이 우선되며, 공기중 방전은 접촉 방전이 적용될 수 없는 곳에 사용이 됩니다.

접촉 방전 공기중 방전
레벨 시험 전압(kV) 레벨 시험 전압(kV)
1 2 1 2
2 4 2 4
3 6 3 8
4 8 4 15

시험품은 예비 시험에 의해서 검토된 가장 민감한 모드에서 연속적으로 동작이 되어야 합니다.

그래야 정전기 시험을 통과할 수 있는 것입니다.



자세한 규격을 보고 싶으신 분들은 IEC61000-4-2를 참고하시면 됩니다.





2) RS



Radiated Susceptibility의 약자로 방사 내성 테스트입니다.

간단하게 먼저 말씀드리면 공간을 통해 방사되는 고주파 전자파에 대한 내성을 모의하는 시험입니다.

무선주파수 전자기장에서의 전자 기기의 성능을 평가하기 위한 기본 기준입니다.



노이즈를 발생시켜서 안테나를 통해 제품에 전자파를 인가합니다.

이를 통해 제품이 정상 동작을 하는지 확인하는 시험입니다.



자세한 규격을 보고 싶으신 분들은 IEC61000-4-3을 참고하시면 됩니다.



레벨 시험 전계 강도(V/m)
1 1
2 3
3 10
4 30





3) CS



Conducted Suceptibility의 약자로 전도 내성 테스트입니다.

전도성 케이블을 통해 유입될 수 있는 저주파 전자파에 대한 내성을 모의하는 시험입니다.

9kHZ~80MHz 주파수 대역의 의도적인 RF 송신기에서 발생하는 전기자기 방해에 대한 시험입니다.



RS와 마찬가지로 노이즈를 발생시켜 신호선을 통해 제품에 전자파를 인가합니다.

이를 통해 제품이 정상 동작을 하는지 확인합니다.



자세한 규격을 보고 싶으신 분들은 IEC61000-4-6을 참고하시면 됩니다.





내용 참조 : 한국기술연구소



내용이 생각보다 길어져 Surge, Busrt, 전압강하 시험은 다음 포스팅에서 다루도록 하겠습니다.

잘못된 내용이 있으시면 언제든 댓글 달아주세요.

감사합니다.
