인증-EMC란?(4) EMS에 대해







안녕하세요. 취업한 공대누나입니다.

오늘은 지난 시간에 이어 EMS 테스트에 대해 마저 알아보도록 하겠습니다.



지난 시간에 ESD와 RS, CS에 대해 대략적으로 살펴보았고

2020/11/29 - [전자 공학/기타] - 인증-EMC란?(3) EMS에 대해

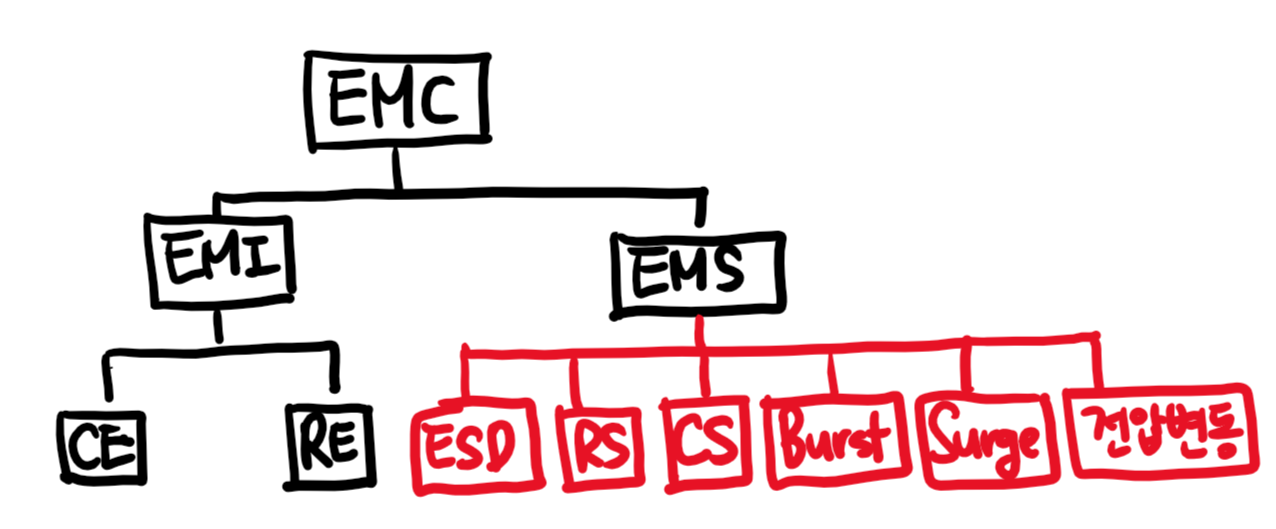

오늘은 Busrt, Surge, 전압변동 시험에 대해 알아보겠습니다.

4) Burst



전기적 빠른 과도현상/버스트 내성시험입니다.

전기적 빠른 과도현상에 대한 전자기기의 내성을 규정하는 시험입니다.

전자기기를 사용하는데 일정한 자기장이나 불규칙한 전계에 노출이 될 수 있습니다.

이러한 환경에서도 정상적인 동작을 해야 합니다.

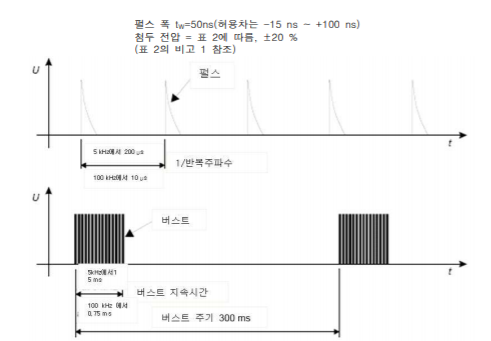

어느 한정된 수의 특정 펄스로 이루어진 펄스를 일정한 시간 동안 반복을 해서 제품에 인가를 하게 됩니다.



자세한 기준은 아래 표를 참고해주세요.

	전력 포트, 접지 포트(PE)		신호 및 제어 포트
	전압 첨두 (kV)	반복 주파수(kHz)	전압 첨두 (kV)	반복 주파수(kHz)
1	0.5	5 or 100	0.25	5 or 100
2	1	5 or 100	0.5	5 or 100
3	2	5 or 100	1	5 or 100
4	4	5 or 100	2	5 or 100





이미지 참조 : 70KC%2061000-4-4-2015%20-%20IEC%20Ed%203.0%202012.pdf

자세한 내용을 보고 싶으신 분들은 IEC 61000-4-4를 참고하시면 됩니다.







5) Surge



선이나 회로에 따라 일시적으로 전파되는 전압의 파동을 말합니다.

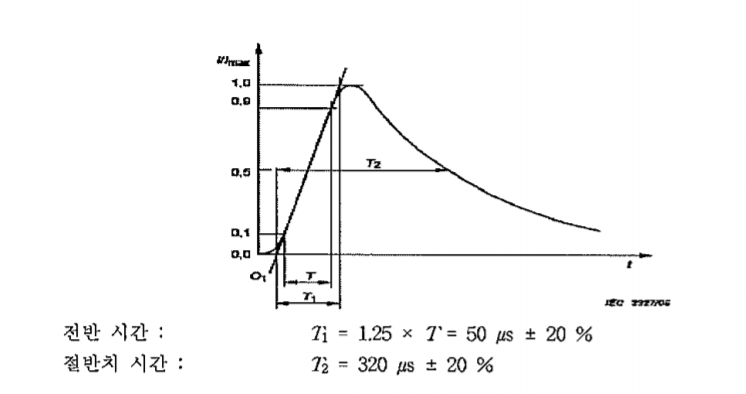

전압이 급속히 증가되었다가 천천히 감소하는 특징을 가진 파형을 인가합니다.



이러한 노이즈는 스위칭과 낙뢰와 같은 과도현상의 과전압으로 인해 발생되는

단방향성 서지에 대한 장비의 내성 요구조건과 관련되어 있습니다.

레벨	개방 회로 시험 전압 (kV)
1	0.5
2	1.0
3	2.0
4	4.0





자세한 내용을 보고 싶으신 분들은 IEC 61000-4-5를 참고하시면 됩니다.





6) 전압변동



정격 전압보다 낮은 전압의 공급 또는 순간적으로 정격 전압이 인가되지 않은 상태에 대한 전자 장비의

기능을 테스트 하는 것입니다.



간단하게 예를 들어서 말씀드리면 220V의 전원을 순간적으로(정해진 시간동안)

100%, 60%, 30%를 떨어뜨리는 것입니다.



그러고 나서 장비가 오동작하지 않아야 합니다.



자세한 내용을 보고 싶으신 분들은 IEC 61000-4-11을 참고하시면 됩니다.



내용 출처 : 한국기술연구소





이러한 인증 관련된 부분들을 공부해놓지 않으면 설계 후 인증 시험을 볼 때 많이 힘들어 질 수 있습니다.

점점 인증 기준들이 까다로워지고 어려워지고 있습니다.

관련 보호소자들을 신호 및 전원에 적절하게 배치하여 잘 대비하시길 바랍니다.
