[회로 이론] 1. 전류란? 전압이란? 저항이란? 기본적인 회로 개념







안녕하세요. 취업한 공대누나입니다.

회로 이론에 대해 복습하는 시간을 가져볼까 합니다.

책을 한 번도 완독한적은 없어서 모르는 내용도 많을거라 생각하지만

저도 배우고 정리한다는 생각으로 글을 기록할 예정입니다.

혹시 잘못된 부분 있으면 언제든지 댓글로 수정 부탁드립니다.



오늘은 기본적인 용어의 정의와 회로에 대한 기본 개념을 정리하고자 합니다.





1. 전류란?



회로에서 가장 기본적인 양은 전하(charge)라고 할 수 있습니다.

이 전하가 움직임으로써 에너지 전달이 생기게됩니다.



전류란 전하의 시간 변화율을 말합니다.  전하가 흐르는 속도라고 생각해주시면 쉽습니다.

수학적으로는 아래와 같은 식으로 표현됩니다.



기본 단위는 A라 쓰고 암페어라고 읽습니다. 1A = 1C/s입니다.

1C의 전하가 1초동안 지나가면 1A가 흐른다라고 말을 할 수 있는 것입니다.



전류는 전자의 흐름과 반대입니다.

전자가 오른쪽에서 왼쪽으로 이동하게 되면 우리는 왼쪽에서 오른쪽으로 전류가 흐른다! 라고 말을 하게 되지요







2. 전압이란?



회로내에서 임의의 두 점 사이의 단위 전하당 위치 에너지의 차이를 말합니다.

물이 높은 곳에서 낮은 곳으로 흐르는 것처럼 전류도 전압이 높은 곳에서 낮은 곳으로 흐르게 됩니다.



전압의 단위는 [V] 볼트이며 1V = 1J/1C입니다.

1C의 양전하를 이동시키는 데 필요한 에너지로서 전압을 정의할 수 있는 것입니다.



전력이란 단위시간 당 전류가 할 수 있는 일의 양을 말합니다.

전압과 전류의 곱으로 정의되며 전력의 단위는 [W] 와트입니다.



전력의 부호가 양이면 전력이 소자에 흡수되는 것이고

전력의 부호가 음이면 전력은 소자에 의해서 공급되는 것입니다.



이러한 전기 회로는 에너지 보존 법칙을 만족시키는데,

회로에 있는 모든 소자에서 소비하는 전력의 합은 0이다 라는 것이 텔레진의 정리입니다.







3. 저항이란?



전하의 흐름을 방해하는 정도를 말합니다.

저항이 크면 전류가 흐르기 힘들어 하고 저항이 작으면 전류가 흐르기 쉬워 한다고 생각해주시면 됩니다.



 더 자세한 내용은 아래를 참고해주세요.



2020/09/13 - [전자 공학/소자] - [저항] 저항이란? 저항의 기초, 저항의 역할

2020/09/14 - [전자 공학/소자] - [저항] 저항 색띠 읽는법, 저항의 종류, 저항 사이즈표, 저항 오차표

2020/09/15 - [전자 공학/소자] - [저항] 특수 저항(NTC, PTC, 바리스터) 저항의 역할(풀업, 풀다운 등)







4. 독립전원과 종속전원

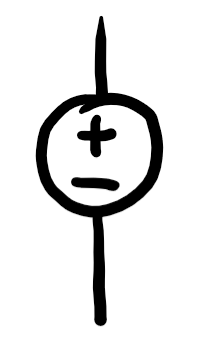

독립 전압원	독립 전류원	종속 전압원	종속 전류원



독립전압원이란 단자에 흐르는 전류에 관계없이 항상 일정한 전압을 유지하는 소자입니다.

독립전류원이란 단자에 걸린 전압에 관계없이 일정한 전류를 유지하는 소자입니다.



종속 전원은 회로의 임의의 부분에서 어떠한 영향도 받지 않고 일정한 전압이나 전류를 생성하는

독립전압원, 독립전류원과는 달리 회로 내부의 특정 부위의 전압이나 전류에 의해

그 크기가 결정되는 전압원, 전류원을 말합니다.



MOSFET과 BJT 같은 경우 종속 전원을 갖는 것으로 모형화시켜

해석할 수 있기 때문에 개념을 알아두는 것이 중요합니다.



독립 전원은 원을 사용하여 표시하고, 종속 전원은 마름모를 사용하여 표시합니다.







오늘은 간단하게 회로 이론에서 사용하는 용어에 대한 정리를 해보았습니다.

다음 부터는 본격적으로 회로 이론을 시작해보도록 하겠습니다.
