[저항] 저항 색띠 읽는법, 저항의 종류, 저항 사이즈표, 저항 오차표





안녕하세요. 취업한 공대 누나입니다.

지난 시간에 이어 저항에 대해 알아보겠습니다. 이번엔 저항에 대해 더 자세하고 깊숙히 알아보겠습니다.

어려워도 천천히 읽으시면 이해하실 수 있습니다.



오늘은 저항의 규격 그리고 종류와 저항 읽는 법에 대해 알아보겠습니다.

저항은 전자공학의 아주 기본중의 기본이니 잘 따라와주시기 바랍니다.



또한 수동소자에 관심이 있으신 분들은 아래 포스팅을 참고해주세요.

1. [저항] 저항이란? 저항의 기초, 저항의 역할

2. [저항] 저항 색띠 읽는법, 저항의 종류, 저항 사이즈표, 저항 오차표

3. [저항] 특수 저항(NTC, PTC, 바리스터) 저항의 역할(풀업, 풀다운 등)

4. [커패시터] 커패시터란? 커패시터의 기초, 커패시터의 역할

5. [커패시터] 커패시터의 종류, 전류-전압 특성

6. [인덕터] 인덕터란? 인덕터의 기초, 인덕터의 역할







5. 저항 색 띠 읽기

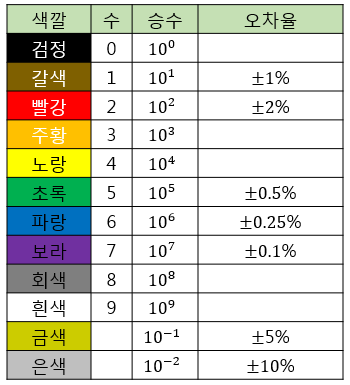

저항색 띠



전자 공학을 전공하고 계신다면 저항 색 띠는 많이 보셨을거라 생각합니다.

하지만 읽는 법이 헷갈릴 수 있고, 처음 접하시는 분들도 계실테니 다시 한 번 짚어보고 갈게요!



저항색 띠 읽는법

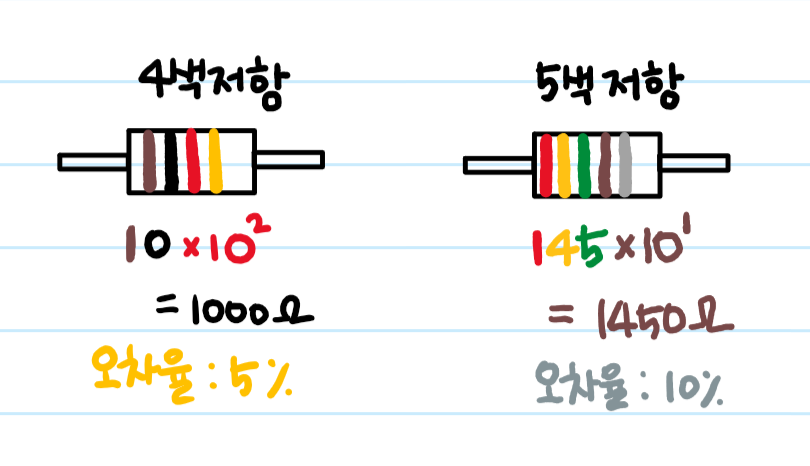

4색 저항인 경우 현재 그림에서는 갈색/검은색/빨간색/금색 입니다.

따라서 1000옴 -> 오차율은 (플러스 마이너스)5%입니다.



5색 저항인 경우 현재 그림에서는 빨간색/노란색/초록색/갈색/은색 입니다.

따라서 1450옴이 되고 오차율은 (플러스 마이너스)10%입니다.



직접 해보시면 어렵지 않긴 하지만 색깔이 헷갈리는 경우들이 종종 있습니다.

이럴 경우에는 디지털 멀티미터로 측정해 보는 것이 가장 정확합니다!







6. 저항의 종류



탄소 피막 저항	칩 저항	시멘트 저항	가변 저항



저항은 사용된 재료와 제조 방법, 형태 등에 따라 다양한 종류가 있습니다.

제가 학부생 때 가장 많이 사용한 저항은 탄소 저항, 실무를 하며 가장 많이 사용하는 저항은 칩 저항입니다.



1) 탄소 피막 저항

탄소 피막 저항은 간단한 회로에서 가장 많이 쓰이는 저항입니다.

온도나 노화에 따른 저항값 변화가 심하고 노이즈도 많이 생겨 정밀한 회로에서는 잘 쓰이지 않지만

가격이 무척 싸기 때문에 대부분 많이 사용합니다.

학부생 때 가장 많이 사용한 저항이기도 합니다.





2) 칩 저항

SMD 저항이라고도 말합니다.

저항 값이 색띠가 아닌 숫자로 표시되어 있으며 오차는 따로 표시하지 않습니다.

높은 전류를 감당할 수는 없으나 회로가 점점 소형화되며

많이 사용되고 있습니다.

사이즈는 대표적으로 1608, 2012등이 있으며

16과 08은 각각 가로와 세로의 길이(mm)를 나타냅니다.

자세한 내용은 아래 표를 참고해주세요.

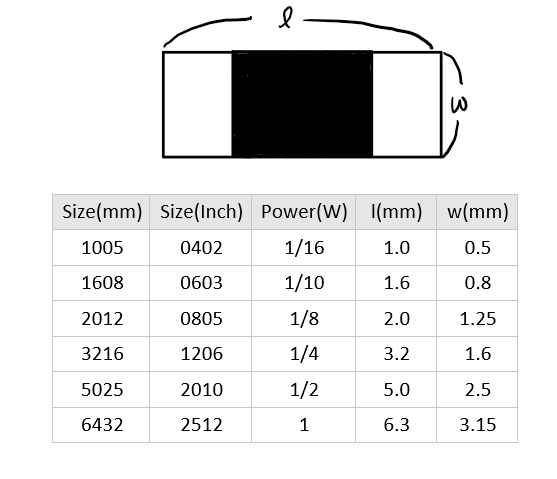

칩저항 사이즈표





3) 시멘트 저항

시멘트 및 이에 준하는 세라믹스 재질로 패키징한 저항으로 높은 열에 잘 견딥니다.

저항 값을 정밀하게 조절하기는 어렵고 온도에 따라 저항 값 편차도 큰 편입니다.

전류를 제한하는 목적보다는 전류를 제거하는 목적 또는

소자에서 발생하는 열 에너지를 활용할 목적으로 더 많이 쓰입니다.





4) 가변 저항

가변 저항은 회로 내부의 저항 값을 사용자가 임의로 변경할 수 있는 저항을 말합니다.

실험을 통해 값을 정해야 할 때 테스트 보드에서 주로 활용하곤 했습니다.





내용 출처 : 나무위키 namu.wiki/w/%EC%A0%80%ED%95%AD%EA%B8%B0









7. 저항의 규격



저항은 저항 값과 오차 이외에도 허용 전력, 사용 온도 범위 등으로 구분됩니다.

그럼 구분되는 요소들을 하나씩 살펴볼까요?





1) 저항 값

해당 저항의 값을 옴 단위로 표시합니다.

이 값은 오차범위 안에서의 대표 값을 말하므로 저항 값이라고 부릅니다.

저항 값은 저항의 표면에 컬러 코드로 표시되어 있거나 숫자로 표시되어 있습니다.





2) 사용 온도

저항에서 소비하는 전력은 열에너지로 바뀌므로 많은 전류가 흐르는 경우에 저항에는 상당한 온도 상승이 있습니다.

대부분 허용 전력 이내에서 사용한다면 온도 상승에 견딜 수 있도록 만들어졌습니다.

하지만 허용치 이상으로 온도가 올라가면 저항이 파괴될 수도 있으니 조심하세요.





3) 온도 계수 (TCR)

TCR : Temperature Coefficient of Resistance

모든 물질은은 온도에 따라 전기 저항 값이 변화하게 됩니다.

온도 계수는 이 변화를 나타낸 값입니다.

저항값이 직선적으로 변화하는 경우에는 저항온도계수(TCR)을 사용하고,

비직선적으로 변화하는 경우에는 측정하는 온도를 정해 그 사이의 저항치 변화율(%)로 표시합니다.





4) 정격 전력

사용 온도 범위에서 연속 동작 상태로 사용할 수 있는 최대 전력을 나타냅니다.

실제 회로 설계시에는 충분한 여유를 두는 것이 일반적입니다.

정격 전력 이상에서 사용하면 과도한 열이 발생되어 저항이 파괴될 수 있기 때문입니다.





5) 허용 오차

모든 저항에는 오차가 있으며 제조회사에서는 이에 대한 허용 오차의 범위를 나타내고 있습니다.

이 허용 오차는 컬러 코드로 저항 값을 표시하기도 하고, 문자로 표시할 때에는 알파벳 기호로 나타냅니다.



저항 오차 범위 알파벳 표





내용 출처 : www.atspcb.co.kr/board/bbs/download.php?bo_table=data_03&wr_id=301&no=0
